Асферические линзы

Введение в продукт В отличие от сферической линзы с постоянным радиусом кривизны, радиус кривизны асферической линзы непрерывно изменяется от середины к краю по мере изменения главной оптической оси, что позволяет лучше корректировать сферическую аберрацию и хроматическую аберрацию, тем самым ...

Отправить заявку

 

Описание

маркер

Введение в продукт

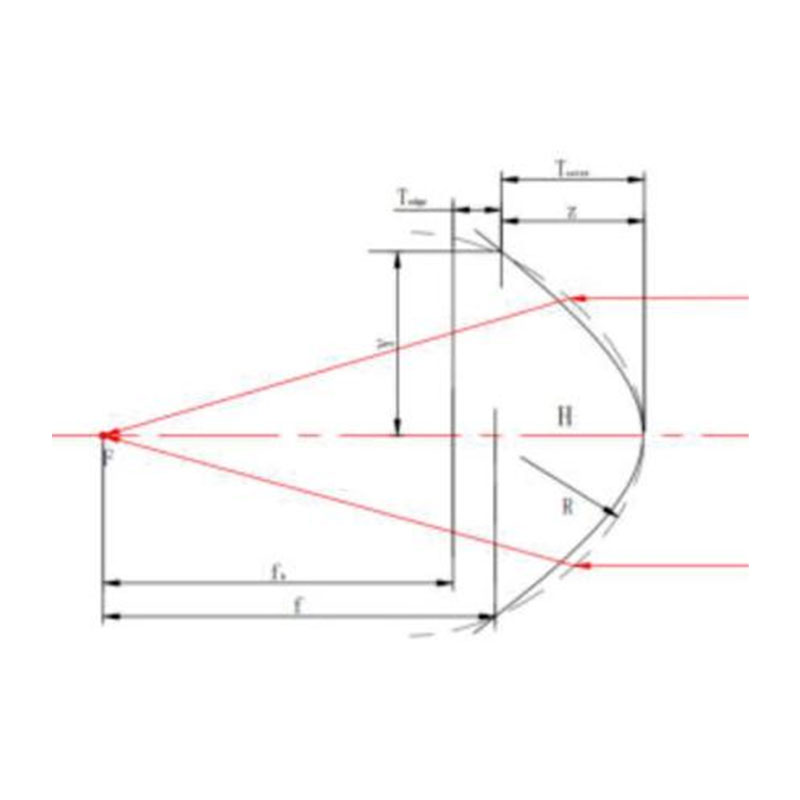

В отличие от сферической линзы с постоянным радиусом кривизны, радиус кривизны асферической линзы непрерывно изменяется от середины к краю по мере изменения главной оптической оси, что позволяет лучше корректировать сферическую аберрацию и хроматическую аберрацию, тем самым улучшая качество светового пятна линзы. По сравнению с обычными сферическими линзами асферические линзы имеют большую числовую апертуру (NA) и меньшее диафрагменное число (f/#), меньшую сферическую аберрацию, могут достигать дифракционного предела, имеют лучшие оптические характеристики и позволяют сократить количество компонентов системы, тем самым упрощая ее конструкцию. По сравнению с литыми асферическими конденсорными линзами прецизионные полированные асферические линзы имеют больший размер, лучшее качество поверхности и лучшее качество пучка.

Применение:

Используется для устранения сферической аберрации в различных приложениях, включая сканирование штрихкодов, юстировку лазерных диодов или интеграцию OEM или R&D.

Наружный диаметр	Ø10 мм ~ Ø390 мм
Качество поверхности	10/5
Погрешность формы (PV)	<0.65 мкм
Смещение центра	<30″
Допуск толщины	±0.02 мм
Допуск наружного диаметра	-0.03 мм
Покрытие	420 нм ~ 14 мкм В пределах диапазона полос, настроенных в соответствии с требованиями заказчика
